電機銘牌就像我們的身份證,從銘牌中就能讀出電機的性能以及適用的場景,無論是選購電機還是維修電機都需要銘牌參數的支持,下面就一起了解一下吧!
電機銘牌就像我們的身份證,從銘牌中就能讀出電機的性能以及適用的場景,無論是選購電機還是維修電機都需要銘牌參數的支持,下面就一起了解一下吧!

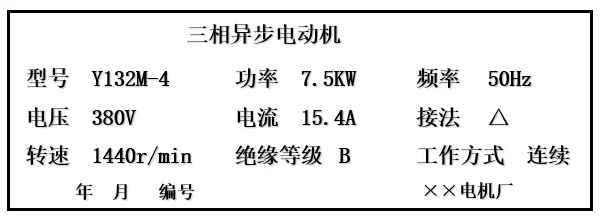

1.三相異步交流電動機型號識讀舉例
2.三相繞組的接法:Δ/Y,三角形和星形接線方式
3.額定電壓:銘牌上的電壓值是指電動機在額定運行時定子繞組上應加的線電壓,一般規定波動不大于5%。
4.額定電流:銘牌上的電流值是指電動機在額定運行時定子繞組上應加的線電流。
5.額定功率:銘牌上的功率是指電動機在額定運行時軸上輸出的機械功率值,它不是輸入功率。
6.額定轉速:指電動機在額定電壓、額定頻率、額定功率下,轉子每分鐘的所轉的圈數,通常額定轉速比同步轉速低2%~6%。二極電機的額定轉速為2950r/min左右,四極電機的額定轉速為1450r/min左右。
7、功率:銘牌上所標的功率值是指電動機在額定運行時軸上輸出的機械功率值。
8、效率:所謂效率就是輸出功率與輸入功率的比值。
9.電動機的絕緣等級和允許溫升
在發電機等電氣設備中,絕緣材料是較為薄弱的環節。絕緣材料尤其容易受到高溫的影響而加速老化并損壞。不同的絕緣材料耐熱性能有區別,采用不同絕緣材料的電氣設備其耐受高溫的能力就有不同。因此一般的電氣設備都規定其工作的蕞高溫度。
電動機的絕緣等級是指其所用絕緣材料的耐熱等級,分Y、A、E、B、F、H、C級。允許溫升是指電動機的溫度與周圍環境溫度相比升高的限度。
絕緣等級 Y級 A級 E級 B級 F級 H級 C級
極/限溫度(℃) 90 105 120 130 155 180 180以上
電機的絕緣等級決定于它所采用的絕緣材料的耐熱等級。若一臺電機主要部件的絕緣結構采用不同耐熱等級的絕緣材料,其絕緣等級按絕緣材料的蕞低耐熱等級考核。
10.電動機的外殼防護等級
IP為電動機的外殼防護等級表示國/際防護代號,44為防護等級,數字越大,防護能力越強
11.工作制(也叫定額):電動機的工作方式。有S1~S10共十類,常用的是S1~S3這三類。S1為連續工作制,S2為短時工作制(運行與停歇交替進行,運行時間短,停歇時間也不是很長,溫升未達額定值已停,溫升未降到0又開始),S3為斷續周期工作制(運行與停歇交替進行,運行時間短,停歇時間長,能使電機溫升降到0)
